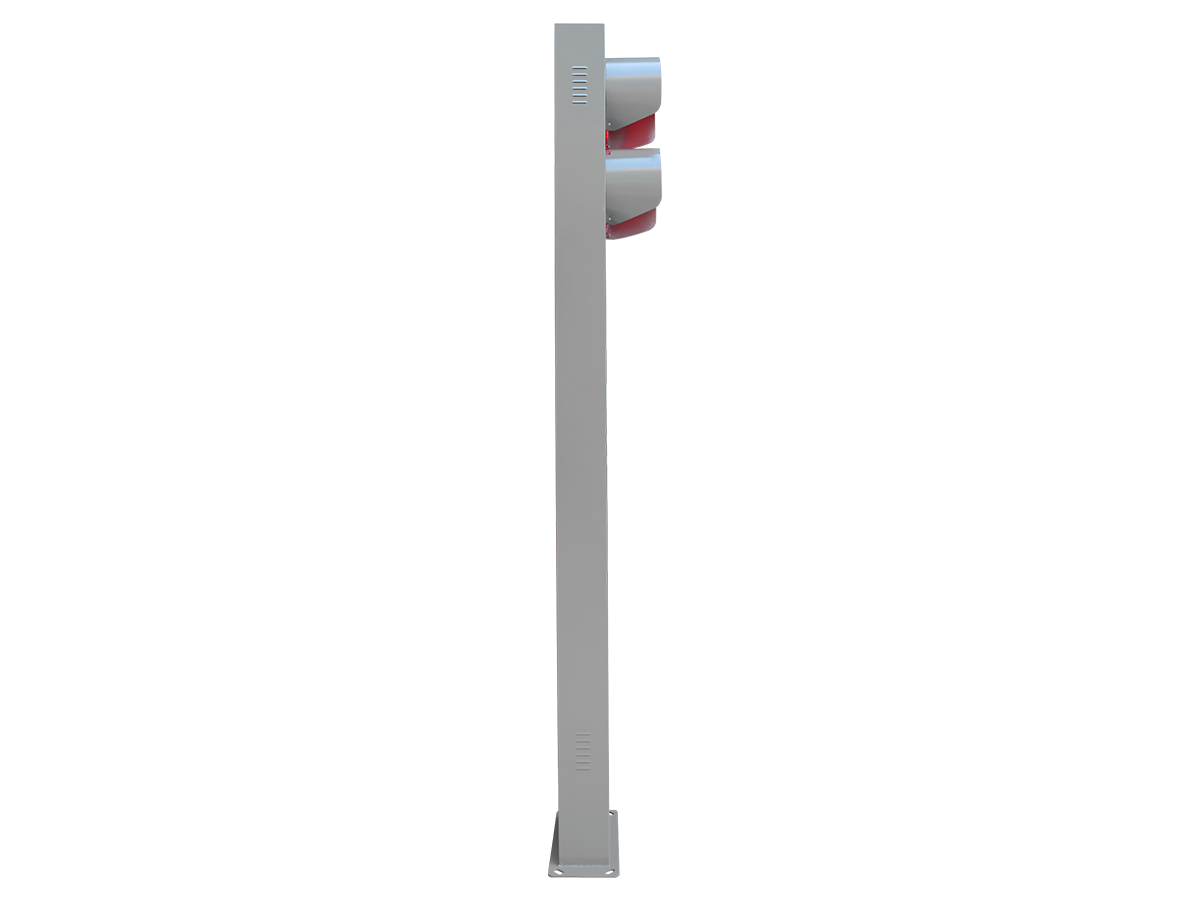

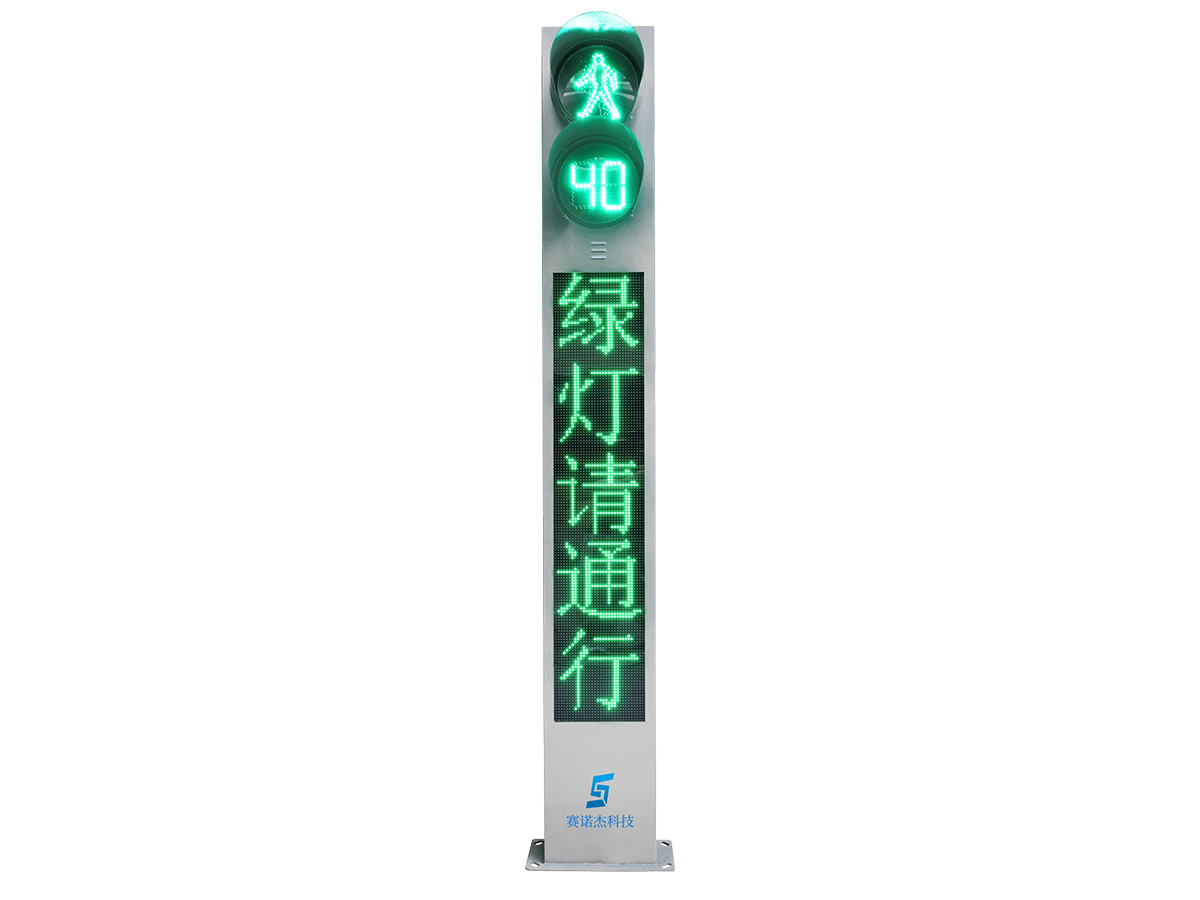

產品型號: RX300-3-SW-2RA(XS30-T88)
★符合GB14887-2011中國國家標準產品認證
★符合GB14886-2016中國國家標準安裝規范
★符合CE(EMC和LVD)歐盟通用檢測產品認證
★L(fēng)ED文字顯示,指示行人過街禁止/安全通行
★支持語音警示,跟隨紅綠信號切換警示內容
★后半程倒計時,按照信號控制需求顯示倒計
★匹配國內所有信號控制廠家信號設備接入
★適用國內所有AC220V供電的道路交叉路口
發光單元 | 描述 |
發光顏色 | 紅色/綠色 |
LED數量 | 靜紅人:76顆;動綠人:117顆;雙8紅/綠倒計時:64顆 |
LED直徑 | Φ5mm |
LED波長 | 紅色:620~630nm;綠色:503~506nm |
電氣參數 | 描述 |
工作電壓 | AC220V±20%,50Hz±2 |
整機功耗 | ≤60W |
整體參數 | 描述 |
工作溫度 | -40℃~+70℃ |
工作濕度 | ≤93%rh |
材 質 | 鍍鋅板1.2mm,RAL7043B交通灰 |
尺 寸 | 3000*400*180mm |

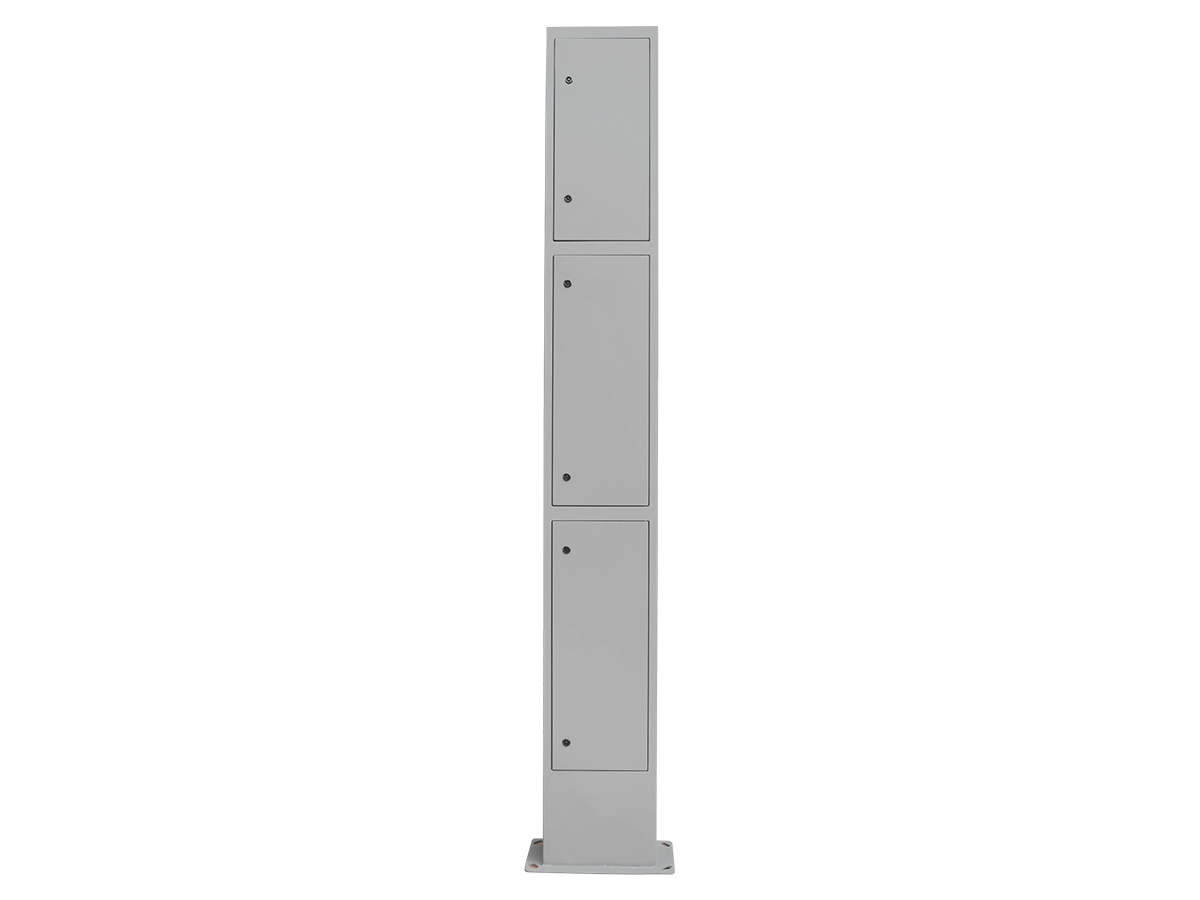

開門方式 | 專用鑰匙開啟巡檢門 |
防護等級 | IP53 |
倒計時參數 | 描述 |
通訊方式 | 支持國標GA/T508-2014通訊協議,根據控制機的實時指令顯示; |
觸發方式 | 控制機在控制信號相位的特定燈驅閃滅一次作為觸發信號輸出,倒計時接收到觸發信號后開始定時顯示;有效觸發信號持續時間范圍為:150-300ms |
跟隨方式 | 控制機按固定信號周期工作時,倒計時進入跟隨狀態,并在跟隨2個周期后開始顯示數字,跟隨期間倒計時顯示黑屏 |
三合一方式 | 集成通訊方式、觸發方式和跟隨方式三種控制方式一體的倒計時顯示器,控制邏輯為:通訊方式優先,觸發方式其次,跟隨方式最后,采用自動升降級智能控制倒計時切換控制模式狀態 |
語音提示 | 描述 |
語音內容 | 紅燈:“現在紅燈行人請止步”;綠燈:“現在是綠燈行人請走斑馬線+嘟嘟嘟” |
播報時段 | 支持定時開關機設置,支持五個時段設置,支持音量設置 |
播報音量 | 0~105dB |
LED顯示屏參數 | 描述 |
可視距離 | >300m 可視角度 >30° |
LED屏 | P10間距,像素160×32dot |
LED屏尺寸 | 1600*320mm |
內容切換 | 自動定時切換、遠程聯網更新、現場筆記本更新、現場U盤更新 |
LED屏接口 | 10/100M以太網(RJ45網口) |
LED屏顏色 | 紅綠雙色,自動跟隨信號燈顏色; |
紅LED | 420mcd <紅<614mcd;波長620-625nm; |
綠LED | 500mcd<綠<3296mcd;波長520-530nm; |
像素構成 | 1R1G;模組分辨率 16*32=512Dots; |
驅動方式 | 1/4恒流驅動; |
控制方式 | 10/100M以太網、自動定時控制; |
屏幕水平視角 | 80±15度 |
亮度 | >2000cd/㎡ |
最佳視距 | >10m |
可視距離 | >400m |
亮度均勻性 | >0.8 |
屏幕垂直視角 | 45±10度 |
盲點率 | 小于萬分之三 |
參考標準 | 信號燈GB14887-2011 倒計時GAT508-2014 |
安裝模式 | 豎裝JC5324,基礎固定(建議M16螺桿) |
其他裝置 | 內置接口:信號燈接口1個、RS485接口1個、RJ45接口1個 |

配件包清單 | 描述 |
遮 沿 | 2張;顏色:RAL7043B交通灰 |
巡檢門鑰匙 | 1把 |
螺 絲 包 | 1袋 |
